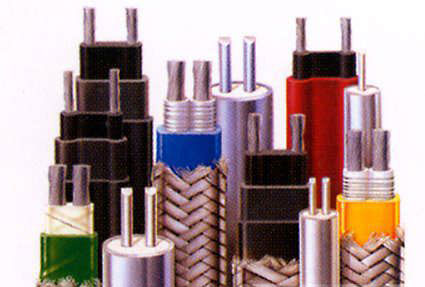

一、生產執行標準 采用企業標準
二、自控溫電熱帶使用特性
1、電熱帶相應被伴熱體系具有自動調節輸出功率,因此不會因自身發熱而燒毀,卻因?qū)嶋H需要熱量進補償;
2、低溫狀態快速起動,溫度均勻,因每一局部皆可因其被伴熱處的溫度變化自動調節
3、安裝簡便、維護簡單、全天服務,自動化水平高,運行及維護費用低;
4、安全可靠、用途廣、不污染環境、壽命長。

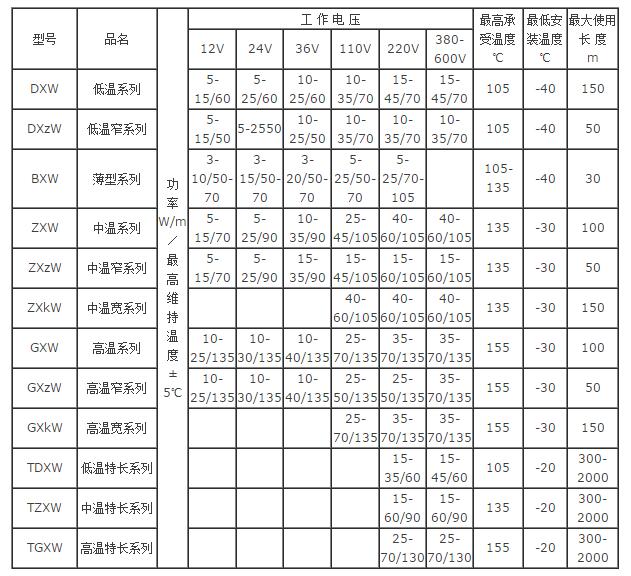

四、產品介紹
低溫系列(DXW)
本產品專用于工藝管線或容器儲罐及儀表的防凍和恒溫,***高維持溫度為70±5℃,伴熱線適用于普通區 、危險區和腐蝕區。

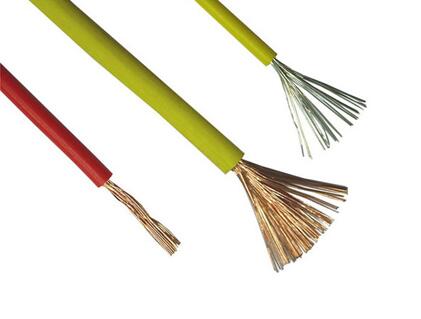

■ | 執行標準: GB5023、2-85《額定電壓450/750V及以下聚氯乙烯絕緣電纜(電線)固定敷設用電纜(電線)》 |
■ | 使用特性: |
1、額定電壓U0/U分為450/750V和300/500V。 | |
■ | 型號名稱: |
型號名稱主要使用范圍BV銅芯聚氯乙烯絕緣電纜(電線)固定敷設BLV鋁芯聚氯乙烯絕緣電纜(電線)固定敷設BVR銅芯聚氯乙烯絕緣電纜(電線)固定敷設時要求柔軟的場合BVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓型電纜(電線)固定敷設BLVV鋁芯聚氯乙烯絕緣聚氯乙烯護套圓型電纜(電線)固定敷設BVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平型電纜(電線)固定敷設BLVVB鋁芯聚氯乙烯絕緣聚氯乙烯護套平型電纜(電線)固定敷設BV-105銅芯105℃聚氯乙烯絕緣電纜(電線)固定敷設 | |
■ | 電纜標稱截面導體結構及芯數: |
型號額定電壓 (V)芯數標稱截面(mm2)BV300/50010.5-1450/75011.5-300BLV450/75012.5-300BVR450/75012.5-70BVV300/5002、3、4、51.5-35BLVV300/50012.5-10BVVB300/5002、30.75-10BLVVB300/5002、32.5-10BV-105450/75010.5-6 |

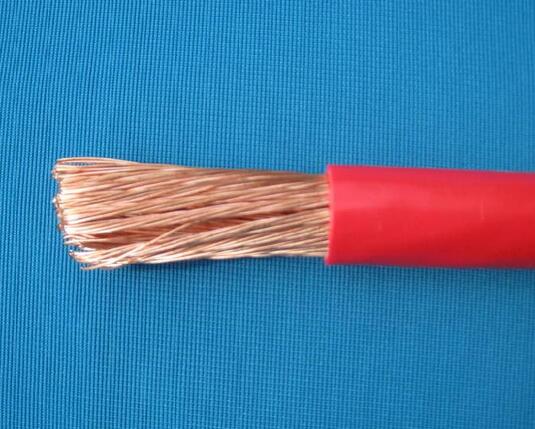

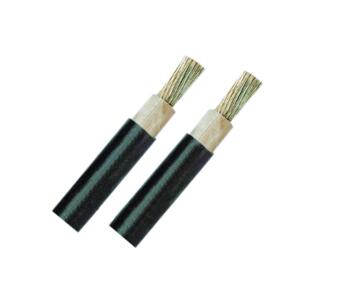

本產品適合于交流額定電壓50/750V及以下的電氣設備裝置,作電源動力線路連接用。
一、生產執行標準
JB1601-1993
二、使用條件
電線的長期允許工作溫度為65℃
三、電纜的型號、名稱及使用場合
型 號 | 名 稱 | 敷設使用場所 |
BXF BLXF | 銅(鋁)芯橡皮絕緣氯丁或其它相當?shù)暮铣赡z混合物護套電線 | 適用于戶內明敷設和戶外 特別寒冷地區 |
BXY BLXY | 銅(鋁)芯橡皮絕緣黑色聚乙烯護套電線 | 適用于戶內空管和戶外特 別寒冷地區 |
BX BLX | 銅(鋁)芯橡皮絕緣棉紗或其它相當纖維編織電線 | 固定敷設用,可明敷設或 暗敷設 |
BXR | 銅芯橡皮棉紗或其它相當纖維編織軟電線 | 室內安裝,要求軟柔時用 |
四、規格范圍
型 號 | 額定電壓(V) | 芯 數 | 標稱截面(m㎡) |
BXF | 300/500 | 1 | 0.75-240 |
BLXF | 1 | 2.5-240 | |
BXY | 1 | 0.75-240 | |
BLXY | 1 | 2.5-240 | |
BX | 1 | 0.75-240 | |
BLX | 1 | 2.5-240 | |
BXR | 1 | 0.75-240 |
五、結構尺寸及技術參數
①BXF、BLXF、BXY、BLXY型
導體標稱截面 | 導電線芯 | 電纜外徑 | 20℃時導體電阻≤Ω/km | |
根/單線直徑mm | 銅 | 鋁 | ||
0.75 | 1/0.97 | 3.9 | 24.5 | - |
1.0 | 1/1.13 | 4.1 | 18.1 | - |
1.5 | 1/1.38 | 4.4 | 12.1 | - |
2.5 | 1/1.78 | 5.0 | 7.41 | 11.8 |
4 | 1/2.25 | 5.6 | 4.61 | 7.39 |
6 | 1/2.76 | 6.8 | 3.08 | 4.91 |
10 | 7/1.35 | 8.3 | 1.83 | 3.08 |
16 | 7/1.70 | 10.1 | 1.15 | 1.91 |
25 | 7/2.14 | 11.8 | 0.727 | 1.20 |
35 | 7/2.52 | 13.8 | 0.524 | 0.868 |
50 | 19/1.78 | 15.4 | 0.387 | 0.641 |
70 | 19/2.14 | 18.2 | 0.263 | 0.443 |
95 | 19/2.52 | 20.6 | 0.193 | 0.320 |
120 | 37/2.03 | 23.0 | 0.153 | 0.253 |
150 | 37/2.25 | 25.0 | 0.124 | 0.206 |
185 | 37/2.52 | 27.9 | 0.0991 | 0.164 |
240 | 61/2.25 | 31.4 | 0.0754 | 0.125 |
②BX、BLX型
導體標稱截面 | 導電線芯 | 電纜外徑參考 | 20℃時導體電阻≤Ω/km | |
根/單線直徑mm | 銅 | 鋁 | ||
0.75 | 1/0.97 | 4.4 | 24.5 | - |
1.0 | 1/1.13 | 4.5 | 18.1 | - |
1.5 | 1/1.38 | 4.8 | 12.1 | - |
2.5 | 1/1.78 | 5.2 | 7.41 | 11.8 |
4 | 1/1.25 | 5.8 | 4.61 | 7.39 |
6 | 1/2.76 | 6.3 | 3.08 | 4.91 |
10 | 7/1.35 | 8.2 | 1.83 | 3.08 |
16 | 7/1.70 | 9.4 | 1.15 | 1.91 |
25 | 7/2.14 | 11.2 | 0.727 | 1.20 |
35 | 7/2.52 | 12.5 | 0.524 | 0.868 |
50 | 19/1.78 | 14.4 | 0.387 | 0.641 |
70 | 19/2.14 | 16.4 | 0.263 | 0.443 |
95 | 19/2.52 | 18.9 | 0.193 | 0.320 |
120 | 37/2.03 | 19.8 | 0.153 | 0.253 |
150 | 37/2.25 | 21.8 | 0.124 | 0.206 |
185 | 37/2.52 | 24.2 | 0.0991 | 0.164 |
240 | 61/2.25 | 27.4 | 0.0754 | 0.125 |
③BXR型
導體標稱截面 | 導電線芯 | 電纜外徑參考 | 20℃時導體電阻≤Ω/km |
根/單線直徑mm | |||
0.75 | 7/0.37 | 4.5 | 24.5 |
1.0 | 7/0.43 | 4.7 | 18.1 |
1.5 | 7/0.52 | 5.0 | 12.1 |
2.5 | 19/0.41 | 5.6 | 7.41 |
4 | 19/0.52 | 6.2 | 4.61 |
6 | 19/0.64 | 6.8 | 3.08 |
10 | 49/0.52 | 8.9 | 1.83 |
16 | 49/0.64 | 10.1 | 1.15 |
25 | 98/0.58 | 12.6 | 0.727 |
35 | 133/0.58 | 13.8 | 0.524 |
50 | 133/0.68 | 15.8 | 0.387 |
70 | 189/0.68 | 18.4 | 0.263 |
95 | 259/0.68 | 20.8 | 0.193 |
120 | 259/0.76 | 21.6 | 0.153 |
150 | 336/0.74 | 25.9 | 0.124 |
185 | 427/0.74 | 26.6 | 0.0991 |
240 | 427/0.85 | 30.2 | 0.0754 |
六、交貨要求
1、電線的交貨長度應不小于100m,允許長度不小于20m的短線段交貨,其數量應不超過交貨總長度10%
2、根據雙方協議允許任何長度電纜交貨
3、長度誤差應不超過±0.5%。
本產品適用于連續運行導體溫度為90℃的電機繞組作引接線用
一、生產執行標準
JB6213.3—1992
二、使用條件
1、連續運行導體***高溫度為90℃
2、敷設時的允許彎曲半徑應不小于電纜(電線)外徑的4倍
三、型號名稱
型 號 | 名 稱 |
JE | 銅芯乙丙橡皮絕緣電機繞組引接電纜(電線) |
JEH | 銅芯乙丙橡皮絕緣氯磺化聚乙烯護套電機繞組引接電纜(電線) |
JEM | 銅芯乙丙橡皮絕緣氯醚護套電機引接電纜(電線) |
JH | 銅芯氯磺化聚乙烯絕緣電機繞組引接電纜(電線) |
E-乙丙橡皮 H-氯硫化聚乙烯 M-氯醚話套
四、電線電纜的規格
型 號 | 額定電壓(V) | 芯 數 | 標稱截面(mm2) |
JE | 500 | 1 | 0.3~10 |
JEH | 0.3~120 | ||
JEM | |||
JH | 0.3~10 | ||
JE | 1000 | 1 | 0.3~240 |
JEH | 0.5~120 | ||
JEM | |||
JH | 0.2~240 | ||
JE | 3000 | 1 | 2.5~240 |
JEH | 2.5~120 | ||
JEM | |||
JH | 2.5~240 | ||
JE | 6000 | 1 | 16~240 |
JEH | |||
JEM |
五、電線電纜的參考外徑
詳情請撥打我們的服務電話
六、交貨要求
產品交貨長度按雙方協議規定,計量誤差允許不超過± 0.5%
適用于交流額定電壓450/750V及以下控制、監控回路、各種移動電器、無線電設備和照明燈座接線用以及保護線路等要求在低溫下運行的場合
一、生產執行標準
企業標準及JB1170-75標準
二、使用條件
1、電線導體長期工作溫度:交聯聚乙烯絕緣不超過90℃,聚氯乙烯絕緣不超過 70℃。
2、電線***低環境溫度為-15℃;
3、允許彎曲半徑一般應不小于電纜外徑的8倍,軟結構電纜應不小于電纜外徑的6倍
三、電纜型號
序 號 | 型 號 | 電 纜 名 稱 | 敷設方法 |
1 | RDD | 銅芯丁腈復合物絕緣丁腈復合物護套軟電線 | 移動場合 |
2 | RDS | 銅芯丁腈復合物絕緣對絞型軟線 | 移動場合 |
3 | RDDP | 銅芯丁腈復合物絕緣丁腈復合物護套銅絲編織屏蔽軟電纜 | 移動場合 |
4 | KDD | 銅芯丁腈復合物絕緣丁腈復合物護套控制電纜 | 移動場合 |
5 | KYJD | 銅芯交聯聚乙烯絕緣丁腈復合物護套控制電纜 | 固定敷設 |
6 | KYJDP | 銅芯交聯聚乙烯絕緣銅絲編織屏蔽丁腈復合物護套控制電纜 | 固定敷設 |
7 | KYJDR | 銅芯交聯聚乙烯絕緣丁腈復合物護套控制軟電纜 | 移動場合 |
8 | KYJDRP | 銅芯交聯聚乙烯絕緣銅絲編織屏蔽丁腈復合物護套控制軟電纜 | 移動場合 |
